Portastampo due piastre 2 colonne diagonali estraibili: ACCIAIO 2LEA o BRONZO 2LEB

— Caratteristiche tecniche

PORTASTAMPO 2 COLONNE DIAGONALI - 2 PIASTRE

COLONNE ESTRAIBILI CE - BUSSOLE ESTRAIBILI - ACCIAIO BEE O BRONZO BEEB



CARATTERISTICHE:

ACCIAIO C45

Durezza: 180/225HB max

Resistenza meccanica: 600/750 N/mm² max

Piani Rettificati di tangenziale ±2 mm

Esterni contornati di fresa +0 - 4 mm


— Scorri a destra per leggere
CODE L M D E C F-G H I1 I2 U1 U2 KG(2) KG(3)
6001 125 125 23 23 18 17/18 125 75 75 47 47 6 10
6002 125 125 33 23 18 17/18 125 75 75 47 47 8 12
6003 140 80 23 23 18 17/18 125 90 30 62 2 4 5
6004 140 80 28 23 18 17/18 125 90 30 62 2 5 6
6005 150 125 23 23 23 17/18 125 100 75 72 47 8 12
6006 150 125 28 23 23 17/18 125 100 75 72 47 9 14
6007 150 150 28 28 23 24/25 125 92 92 56 56 11 17
6008 150 150 38 28 23 24/25 125 92 92 56 56 13 19
6009 175 175 28 28 23 24/25 125 117 117 81 81 15 23
6010 175 175 38 28 23 24/25 125 117 117 81 81 17 26
6011 170 100 28 28 18 17/18 125 120 50 92 22 8 10
6012 170 100 33 28 18 17/18 125 120 50 92 22 9 11
6013 200 120 28 28 18 17/18 145 150 70 122 42 12 14
6014 200 120 33 28 18 17/18 145 150 70 122 42 13 15
6015 200 150 28 28 23 24/25 145 142 92 106 56 14 19
6016 200 150 38 28 23 24/25 145 142 92 106 56 17 21
6017 200 175 28 28 23 24/25 145 142 117 106 81 17 23
6018 200 175 38 28 23 24/25 145 142 117 106 81 20 25
6019 200 200 28 28 23 24/25 155 142 142 106 106 19 25
6020 200 200 38 28 23 24/25 155 142 142 106 106 22 28
6021 250 150 33 33 23 24/25 155 192 92 156 56 21 27
6022 250 150 38 33 23 24/25 155 192 92 156 56 23 30
6023 250 200 33 33 23 24/25 155 192 142 156 106 28 38
6024 250 200 38 33 23 24/25 155 192 142 156 106 30 40
6025 250 250 33 33 28 30/31 170 180 180 135 135 35 50
6026 250 250 38 33 28 30/31 170 180 180 135 135 38 52
6027 300 150 33 33 23 24/25 170 242 92 206 56 25 34
6028 300 150 38 33 23 24/25 170 242 92 206 56 27 36
6029 300 200 38 38 23 24/25 170 242 142 206 106 38 47
6030 300 200 48 38 23 24/25 170 242 142 206 106 43 52
6031 300 250 38 38 28 30/31 170 230 180 185 135 48 66
6032 300 250 48 38 28 30/31 170 230 180 185 135 54 72
6033 300 300 38 38 28 30/31 170 230 230 185 185 58 79
6034 300 300 48 38 28 30/31 170 230 230 185 185 65 86
6035 350 200 38 38 23 24/25 185 292 142 256 106 45 59
6036 350 200 48 38 23 24/25 185 292 142 256 106 50 64
6037 350 250 38 38 28 30/31 185 280 180 235 135 56 77
6038 350 250 48 38 28 30/31 185 280 180 235 135 63 84
6039 350 300 38 38 33 30/31 200 280 230 235 185 67 96
6040 350 300 48 38 33 30/31 200 280 230 235 185 76 105
6041 350 350 38 38 33 40/41 200 265 265 210 210 78 113
6042 350 350 48 38 33 40/41 200 265 265 210 210 88 122
6043 400 200 38 38 28 24/25 185 342 142 306 106 51 70
6044 400 200 48 38 28 24/25 185 342 142 306 106 58 77
6045 400 250 38 38 33 30/31 200 330 180 285 135 64 92
6046 400 250 48 38 33 30/31 200 330 180 285 135 72 100
6047 400 300 48 48 33 40/41 200 315 215 260 160 96 129
6048 400 300 58 48 33 40/41 200 315 215 260 160 106 140
6049 400 350 48 48 33 40/41 200 315 265 260 210 112 151
6050 400 350 58 48 33 40/41 200 315 265 260 210 123 163
6051 400 400 48 48 33 40/41 200 315 315 260 260 128 173
6052 400 400 58 48 33 40/41 200 315 315 260 260 141 186
6053 450 250 48 48 33 30/31 200 380 180 335 135 90 116
6054 450 250 58 48 33 30/31 200 380 180 335 135 99 125
6055 450 350 48 48 33 40/41 200 365 265 310 210 126 163
6056 450 350 58 48 33 40/41 200 365 265 310 210 139 175
6057 450 450 48 48 33 40/41 200 365 365 310 310 162 209
6058 450 450 58 48 33 40/41 200 365 365 310 310 178 226
6059 500 300 48 48 33 40/41 200 415 215 360 160 120 155
6060 500 300 58 48 33 40/41 200 415 215 360 160 132 167
6061 500 400 48 48 38 40/41 200 415 315 360 260 160 215
6062 500 400 58 48 38 40/41 200 415 315 360 260 176 230
6063 500 500 48 48 38 50/51 200 400 400 330 330 200 268
6064 500 500 58 48 38 50/51 200 400 400 330 330 220 288
6065 600 300 48 48 38 50/51 200 500 200 430 130 144 196
6066 600 300 58 48 38 50/51 200 500 200 430 130 158 207
6067 600 350 48 48 38 50/51 200 500 250 430 180 168 225
6068 600 350 58 48 38 50/51 200 500 250 430 180 185 242
6069 600 400 48 48 38 50/51 200 500 300 430 230 192 257
6070 600 400 58 48 38 50/51 200 500 300 430 230 211 276
6071 600 500 48 48 38 50/51 200 500 400 430 330 240 322
6072 600 500 58 48 38 50/51 200 500 400 430 330 264 346
6073 600 600 48 48 38 50/51 200 500 500 430 430 288 386
6074 600 600 58 48 38 50/51 200 500 500 430 430 317 415
6075 700 300 48 48 38 50/51 200 600 200 530 130 168 225
6076 700 300 58 48 38 50/51 200 600 200 530 130 185 242
6077 700 400 58 48 38 50/51 200 600 300 530 230 246 323
6078 700 400 58 58 38 50/51 200 600 300 530 230 269 345
6079 700 500 58 48 38 50/51 200 600 400 530 330 308 403
6080 700 500 58 58 38 50/51 200 600 400 530 330 336 431
6081 700 600 58 48 38 50/51 200 600 500 530 430 370 484
6082 700 600 58 58 38 50/51 200 600 500 530 430 403 517
6083 700 700 58 48 38 50/51 200 600 600 530 530 431 565
6084 700 700 58 58 38 50/51 200 600 600 530 530 470 604
6085 800 300 58 48 38 50/51 200 700 200 630 130 211 277
6086 800 300 58 58 38 50/51 200 700 200 630 130 230 296
6087 800 400 58 48 38 50/51 200 700 300 630 230 282 369
6088 800 400 58 58 38 50/51 200 700 300 630 230 307 395
6089 800 500 58 48 38 50/51 200 700 400 630 330 352 461
6090 800 500 58 58 38 50/51 200 700 400 630 330 384 493
6091 800 600 58 48 38 50/51 200 700 500 630 430 422 553
6092 800 600 58 58 38 50/51 200 700 500 630 430 461 591
6093 800 700 58 48 38 50/51 200 700 600 630 530 493 645
6094 800 700 58 58 38 50/51 200 700 600 630 530 538 690
6095 1000 300 58 48 38 50/51 200 900 200 830 130 264 346
6096 1000 300 58 58 38 50/51 200 900 200 830 130 288 370
6097 1000 400 58 48 38 50/51 200 900 300 830 230 352 461
6098 1000 400 58 58 38 50/51 200 900 300 830 230 384 493
6099 1000 500 58 48 38 50/51 200 900 400 830 330 440 576
6100 1000 500 58 58 38 50/51 200 900 400 830 330 480 616
6101 1000 600 58 48 38 50/51 200 900 500 830 430 528 691
6102 1000 600 58 58 38 50/51 200 900 500 830 430 576 740
6103 1000 800 58 48 38 50/51 200 900 700 830 630 704 922
6104 1000 800 58 58 38 50/51 200 900 700 830 630 768 986

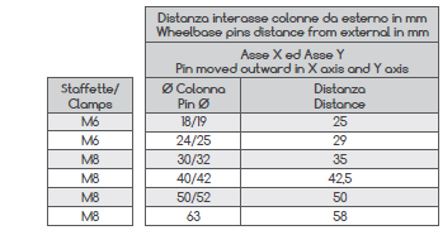

— Disegno tecnico
