BEBA   Bussola estraibile acciaio/bronzo tipo: 4, 1

— Caratteristiche tecniche
Codice prodotto: BEBA

Materiale: Acciaio 1.7131

Trattamento Termico: Cementazione + Tempra

Durezza: Hrc 61 ÷ 63


— Scorri a destra per leggere

TIPO 4
D1 D3 D4 D5 D8 R L L2 L3
19-20 32 32 40 39 26 43 23 20
24-25 40 40 48 46 30 59 23 36
30-32 48 48 56 53 33,5 75 30 45
38-40 58 58 66 63 38,5 82 37 45
48-50 70 70 80 77 45,5 97 47 50
60-63 85 85 95 92 53 116 60 56
80 105 105 118 115 64,5 120 60 60

TIPO 1
D1 D3 D4 D5 D8 R L L2 L3
19-20 32 32 40 39 26 59 23 36
24-25 40 40 48 46 30 79 23 56
30-32 48 48 56 53 33,5 93 30 63
38-40 58 58 66 63 38,5 108 37 71
48-50 70 70 80 77 45,5 127 47 80
60-63 85 85 95 92 53 150 60 90
80 105 105 118 115 64,5 150 60 90

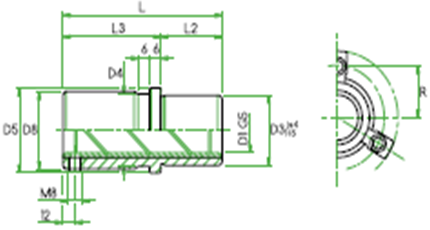

— Disegno tecnico

Allegati scaricabili
