Materiale: UNI C 45
Esterni contorniti di fresa, tolleranze: +0 -4
(PSR) Piani Rettificati di tangenziali

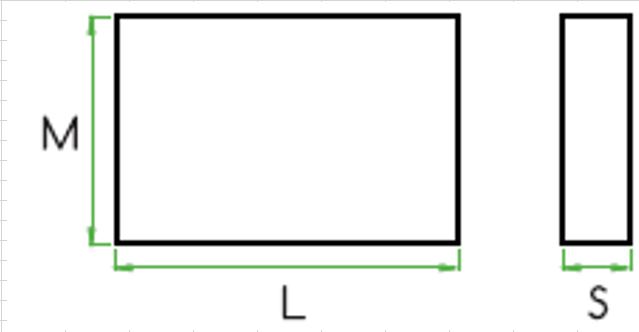

DIMENSIONI NOMINALI - NOMINAL DIMENSIONS | ||||||||
L | M | S | ||||||
18 | 23 | 28 | 33 | 38 | 48 | 58 | ||
125 | 125 | • | • | • | • | |||
140 | 80 | • | • | • | ||||
150 | 125 | • | • | • | ||||
150 | 150 | • | • | • | ||||
170 | 100 | • | • | • | • | |||
175 | 175 | • | • | • | ||||
200 | 120 | • | • | • | • | |||
200 | 150 | • | • | • | ||||
200 | 175 | • | • | • | ||||
200 | 200 | • | • | • | • | • | ||
250 | 150 | • | • | • | • | |||
250 | 200 | • | • | • | • | • | ||
250 | 250 | • | • | • | • | |||
300 | 150 | • | • | • | • | |||
300 | 200 | • | • | • | • | • | ||
300 | 250 | • | • | • | • | |||
300 | 300 | • | • | • | • | |||
350 | 200 | • | • | • | ||||
350 | 250 | • | • | • | ||||
350 | 300 | • | • | • | ||||
350 | 350 | • | • | • | ||||
400 | 200 | • | • | • | ||||
400 | 250 | • | • | • | ||||
400 | 300 | • | • | • | • | |||
400 | 350 | • | • | • | • | |||
400 | 400 | • | • | • | • | |||
450 | 250 | • | • | • | • | |||
450 | 300 | • | • | • | • | |||
450 | 350 | • | • | • | • | |||
450 | 450 | • | • | • | • | |||
500 | 300 | • | • | • | • | |||
500 | 400 | • | • | • | • | |||
500 | 500 | • | • | • | • | |||
600 | 300 | • | • | • | • | |||
600 | 350 | • | • | • | • | |||
600 | 400 | • | • | • | • | |||
600 | 500 | • | • | • | • | |||
600 | 600 | • | • | • | • | |||
700 | 300 | • | • | • | • | |||
700 | 400 | • | • | • | • | |||
700 | 500 | • | • | • | • | |||
700 | 600 | • | • | • | • | |||
700 | 700 | • | • | • | • | |||
800 | 300 | • | • | • | • | |||
800 | 400 | • | • | • | • | |||
800 | 500 | • | • | • | • | |||
800 | 600 | • | • | • | • | |||
800 | 700 | • | • | • | • | |||
1000 | 300 | • | • | • | • | |||
1000 | 400 | • | • | • | • | |||
1000 | 500 | • | • | • | • | |||
1000 | 600 | • | • | • | • | |||
1000 | 800 | • | • | • | • |
Vuoi ordinare un prodotto con misure specifiche?
Richiedi il tuo prodotto personalizzato
Richiedi informazioni senza impegno compilando il modulo.
