C5A   Colonna conica

— Caratteristiche tecniche
Codice prodotto: C5A

Materiale: Acciaio 1.7131

Trattamento Termico: Cementazione + Tempra

Durezza: Hrc 61÷ 63


— Scorri a destra per leggere

D1 M L3 S D5 L1
100 112 125 140 160 180 200 224 250 280 315 355
L
24-25 M 8x20 35 4 25 123 135 148 163 183 203 223 247 273
30-32 M 8x20 48 4 32   145 158 173 193 213 233 257 283 313
38-40 M 8x20 48 4 40     158 173 193 213 233 257 283 313 348
48-50 M 10x20 58 5 50       180 200 220 240 264 290 320 355 395
60-63 M 12x30 69 6 63         211 231 251 275 301 331 366 406

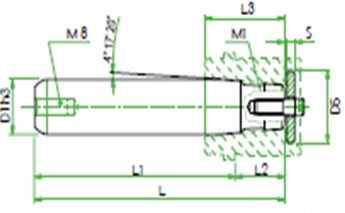

— Disegno tecnico

Allegati scaricabili

Vuoi ordinare un prodotto con misure specifiche?

Richiedi il tuo prodotto personalizzato

Richiedi informazioni senza impegno compilando il modulo.
