BEEB   Bussola estraibile acciaio/bronzo tipo: medio M, lungo L, extra lungo XL

— Caratteristiche tecniche
Codice prodotto: BEEB

Materiale: Acciaio 1.7131 + Bronzo

Trattamento Termico: Cementazione + Tempra

Durezza: Hrc 61 ÷ 63


— Scorri a destra per leggere
TIPO MEDIO M
D1 L D2 D3 D4 L1 R M
18-19 50 28 31 34 18 21 6x1
24-25 55 38 41 44 23 26 10x1
30-32 60 45 50 53 26 31,5 10x1
40-42 67 54 60 63 30 36,5 10x1
50-52 75 65 76 79 35 44,5 10x1
63 90 81 89 92 48 51 10x1
80 100 100 108 111 48 60,5 10x1

TIPO LUNGO L
D1 L D2 D3 D4 L1 R M
18-19 70 28 31 34 18 21 6x1
24-25 80 38 41 44 23 26 10x1
30-32 90 45 50 53 26 31,5 10x1
40-42 100 54 60 63 30 36,5 10x1
50-52 110 65 76 79 35 44,5 10x1
63 130 81 89 92 48 51 10x1
80 150 100 108 111 48 60,5 10x1

TIPO EXTRA LUNGO XL
D1 L D2 D3 D4 L1 R M
18-19 70 28 31 34 27 21 6x1
24-25 80 38 41 44 32 26 10x1
30-32 90 45 50 53 37 31,5 10x1
40-42 100 54 60 63 47 36,5 10x1
50-52 110 65 76 79 57 44,5 10x1
63 130 81 89 92 67 51 10x1
80 150 100 108 111 77 60,5 10x1

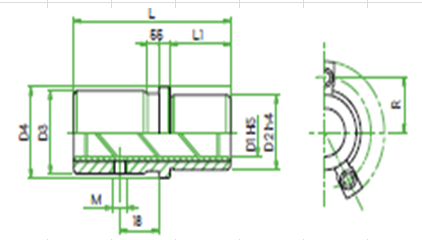

— Disegno tecnico

Allegati scaricabili

Vuoi ordinare un prodotto con misure specifiche?

Richiedi il tuo prodotto personalizzato

Richiedi informazioni senza impegno compilando il modulo.
