BEAG   Bussola estraibile per gabbia a sfere tipo: 4, 5, 6, 9

— Caratteristiche tecniche
Codice prodotto: BEAG

Materiale: Acciaio 1.7131

Trattamento Termico: Cementazione + Tempra

Durezza: Hrc 61 ÷ 63


— Scorri a destra per leggere
TIPO 4
D1 D2 D3 D4 D5 D8 R L L2 L3 LG
19-20 25-26 32 32 40 39 26 59 23 36 71
24-25 30-31 40 40 48 46 30 79 23 56 95
30-32 38-40 48 48 56 53 33,5 93 30 63 120
38-40 46-48 58 58 66 63 38,5 108 37 71 120
48-50 56-58 70 70 80 77 45,5 127 47 80 140
60-63 68-71 85 85 95 92 53 150 60 90 160
80 92 105 105 118 115 64,5 150 60 90 160

TIPO 5
D1 D2 D3 D4 D5 D8 R L L2 L3 LG
24-25 30-31 40 40 48 46 30 80 30 50 95
30-32 38-40 48 48 56 53 33,5 93 37 56 120
38-40 46-48 58 58 66 63 38,5 110 47 63 140
48-50 56-58 70 70 80 77 45,5 131 60 71 160

TIPO 6
D1 D2 D3 D4 D5 D8 R L L2 L3 LG
19-20 25-26 32 32 40 39 26 43 23 20 56
24-25 30-31 40 40 48 46 30 59 23 36 71
30-32 38-40 48 48 56 53 33,5 75 30 45 95
38-40 46-48 58 58 66 63 38,5 82 37 45 105
48-50 56-58 70 70 80 77 45,5 97 47 50 120
60-63 68-71 85 85 95 92 53 116 60 56 140
80 92 105 105 118 115 64,5 120 60 60 140

TIPO 9
D1 D2 D3 D4 D5 D8 R L L2 L3 LG
24-25 30-31 40 40 48 46 30 55 30 25 71
30-32 38-40 48 48 56 53 33,5 69 37 32 80
38-40 46-48 58 58 66 63 38,5 79 47 32 95
48-50 56-58 70 70 80 77 45,5 96 60 36 120

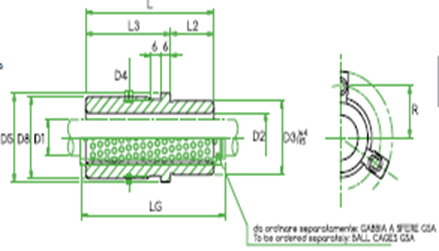

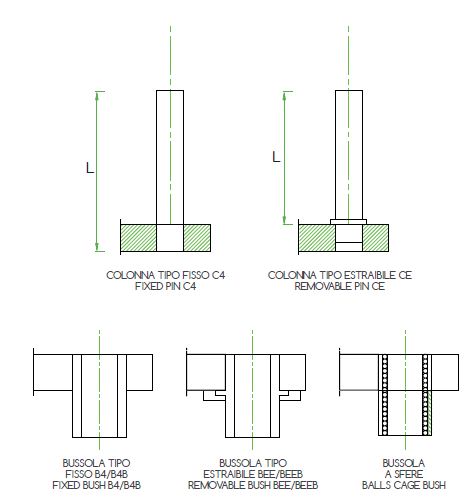

— Disegno tecnico

Allegati scaricabili

Vuoi ordinare un prodotto con misure specifiche?

Richiedi il tuo prodotto personalizzato

Richiedi informazioni senza impegno compilando il modulo.
