BLAG Bussola liscia per gabbia e sfere

Scarica il nostro catalogo

— Caratteristiche tecniche
Codice prodotto: BLAG

Materiale: Acciaio 1.7131

Trattamento Termico: Cementazione + Tempra

Durezza: Hrc 61÷ 63

— Scorri a destra per leggere

D1		19	20	24	25	30	32	38	40	48	50	60	63	80
D2		25	26	30	31	38	40	46	48	56	58	68	71	92
D3		32	32	40	40	48	48	58	58	70	70	85	85	105
L	LG
23	45	•	•	•	•
30	45	•	•	•	•	•	•	•	•
37	45	•	•	•	•
37	50					•	•	•	•	•	•
47	56	•	•	•	•	•	•
47	63							•	•	•	•
60	71	•	•	•	•	•	•
60	80							•	•	•	•
60	95											•	•
77	95	•	•	•	•	•	•	•	•	•	•	•	•
95	120					•	•	•	•	•	•	•	•
120	140							•	•	•	•	•	•	•

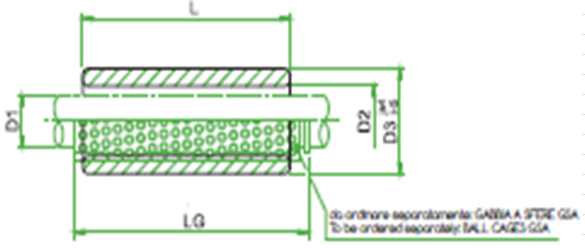

— Disegno tecnico

Allegati scaricabili

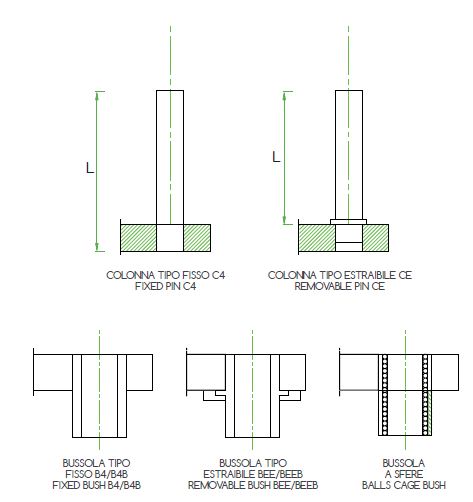

SCHEMI DI INCOLONNAMENTO
